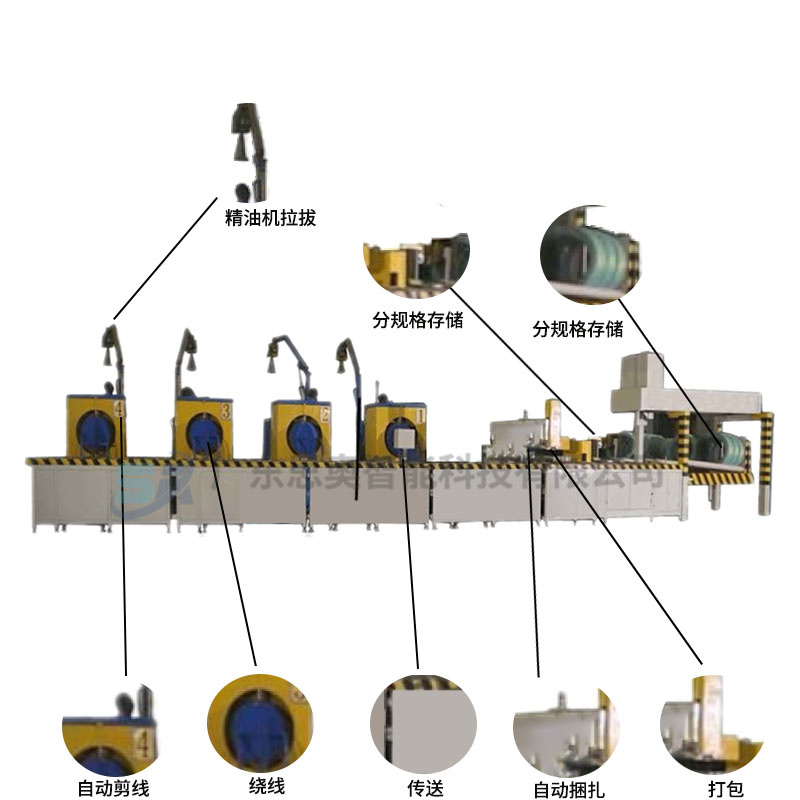

臥式纏繞包裝線中的控制系統是如何集成到設備結構中的？

硬件連接方式

控制柜安裝位置：臥式纏繞包裝線的控制系統通常集中在一個控制柜中，這個控制柜一般安裝在設備的側面或者便于和維護的位置，它通過電纜與設備的各個機械部件相連。例如，控制柜與托盤旋轉電機、薄膜輸送電機、升降機構的驅動電機等都有專門的動力電纜連接，用于傳輸電能以驅動這些部件工作。

傳感器連接接口：設備上的各種傳感器（如用于檢查貨物尺寸的光電傳感器、用于監控薄膜張力的張力傳感器等）也通過信號線與控制系統的控制柜連接。這些信號線將傳感器采集到的信號（如光信號、壓力信號等）傳輸?shù)娇刂乒裰械目刂破?，?shí)現數據的采集。

通信線路布局：對于一些臥式纏繞包裝線，可能會采用工業以太網或者現場總線（如 Profibus、CAN 總線等）來實現控制系統與設備部件之間的通信。這種通信線路通常是沿著設備的框架結構進行鋪設，在保證信號傳輸質量的同時，要避免受到機械部件運動和電磁干擾的影響。

軟件集成方式

控制程序架構：控制系統的軟件通常采用分層架構，包括設備驅動層、控制邏輯層和人機界面層。設備驅動層負責與硬件設備（如電機驅動器、傳感器接口等）進行通信，將控制指令發送到相應的設備部件，并接收來自傳感器的反饋信號?？刂七壿媽痈鶕?jù)包裝任務的要求（如包裝模式、包裝參數等）對設備驅動層進行調度，例如，根據貨物尺寸和包裝層數計算托盤旋轉速度和薄膜進給速度的匹配關系。人機界面層則提供給人員一個直觀的界面，用于設置包裝參數、監控設備狀態等。

編程環境與語言：控制系統的軟件編程一般在專門的工業自動化編程環境中進行，如西門子的 TIA Portal（適用于西門子系列控制器）或者羅克韋爾的 Studio 5000（適用于羅克韋爾自動化設備）。使用的編程語言包括梯形圖（LAD）、結構化文本（ST）等。通過這些編程語言，將控制邏輯嵌入到軟件中，使控制系統能夠根據預設的規則和人員的指令來驅動臥式纏繞包裝線的各個部件協同工作。

控制功能與設備部件的協同

電機控制功能集成：控制系統通過電機驅動器來控制托盤旋轉電機和薄膜輸送電機等的運行。在設備啟動時，控制系統按照預設的加速度曲線來啟動電機，使托盤和薄膜能夠平穩地開始運動。

在包裝過程中，根據包裝任務的要求，動態調整電機的轉速，以實現托盤旋轉速度和薄膜進給速度的準確匹配。例如，當包裝大型貨物需要增加薄膜層數時，控制系統會相應地提高薄膜輸送電機的轉速，同時調整托盤旋轉速度，確保薄膜均勻地纏繞在貨物上。

傳感器反饋與控制調整集成：張力傳感器將薄膜的張力信號反饋給控制系統，控制系統根據這個信號來調整薄膜輸送電機的扭矩，從而保證薄膜在纏繞過程中始終保持合適的張力。如果張力過大，控制系統會減少電機扭矩，防止薄膜斷裂；如果張力過小，控制系統會增加電機扭矩，避免薄膜松弛。同時，光電傳感器將貨物的尺寸信息反饋給控制系統，控制系統根據這些信息來調整包裝的起始位置、結束位置以及包裝的層數等參數，使包裝過程能夠適應不同尺寸的貨物。
